ML-VORTEX: Pusat Pembedahan Laser Femtosekon & Pemesinan Mikro Tanpa Taper

ML-VORTEX adalah pusat pemesinan laser 5 sumbu kelas industri yang ringkas, dirancang khusus untuk komponen yang berputar dan permukaan 3D yang kompleks.

Melampaui pengeboran perkusi tradisional, ML-VORTEX menggunakan optik trepanasi laser (pengeboran heliks) canggih. Dengan mengontrol secara presisi gerakan orbital dan sudut datang sinar melalui penghubung 5 sumbu, mesin ini mencapai lubang True Zero-Taper dan pembentukan kontur presisi tinggi. Mesin ini menawarkan kombinasi sempurna antara pengeboran, pengukiran, dan pemotongan, yang didukung oleh integrasi sistem yang mendalam untuk pemantauan waktu nyata dan produksi yang efisien.

Hubungi kami

Kemampuan

Solusi Terbaik untuk Pengeboran Mikro Tanpa Taper

ML-VORTEX mendorong batasan pemrosesan lubang mikro berbentuk khusus. Alat ini dirancang untuk memberikan solusi yang tak tertandingi untuk aplikasi industri yang paling menuntut, terutama di mana geometri lubang dan vertikalitas dinding sangat penting.
Pengeboran Trepanasi & Pengeboran Heliks

Berbeda dengan sinar statis, proses trepanasi gaya pusaran kami menghilangkan bentuk tirus "V" yang melekat pada pemrosesan laser tradisional, sehingga menciptakan lubang silindris sempurna atau lubang tirus terbalik yang disesuaikan.
Penghubung 5 Sumbu untuk Permukaan Lengkung

Memungkinkan kepala laser untuk mempertahankan sudut tegak lurus yang sempurna terhadap titik mana pun pada permukaan melengkung, memastikan kualitas lubang yang konsisten pada nosel injektor, kubah sensor, dan implan medis.
Fleksibilitas Material

Memproses logam, polimer, kaca, dan keramik secara efisien tanpa zona yang terpengaruh panas (HAZ).

Fitur Produk

Sumber Laser Femtosekon yang Dapat Disesuaikan untuk Tingkat Industri

Trepanasi Terkoordinasi 5 Sumbu

Kontrol sinkron antara sumbu mekanis dan pemindai optik untuk pengeboran heliks presisi pada permukaan 3D.

Sumber Laser Femtosekon yang Dapat Disesuaikan Tingkat Industri (2)

Sumber Femtosekon Kelas Industri

Sumber stabilitas tinggi yang dapat disesuaikan untuk durasi pulsa dan kebutuhan energi tertentu.

Kemampuan Pembentukan dan Pengendalian Berkas Multidimensi

Kontrol Proses Waktu Nyata

Pemantauan terpadu terhadap arah dan kualitas pancaran sinar memastikan stabilitas selama siklus pemesinan yang panjang.

Pemantauan Arah dan Kualitas Sinar Secara Real-Time

Respons Dinamis Tinggi

Sistem kontrol multifungsi yang dirancang untuk eksekusi lintasan kompleks dan berkecepatan tinggi.

Platform Dasar yang Unggul Secara Mekanis dan Stabil Secara Termal

Platform yang Stabil Secara Termal

Rangka dasar granit berkualitas tinggi dan jalur optik yang tertutup rapat menjamin stabilitas tingkat mikron.

Pemesinan Presisi Multi-Axis Terkoordinasi untuk Permukaan 3D

Penghindaran Tabrakan 3D

Sistem keselamatan komprehensif untuk operasi multi-sumbu yang kompleks.

010203

Fitur Produk

Kontrol Geometri & Taper Nol

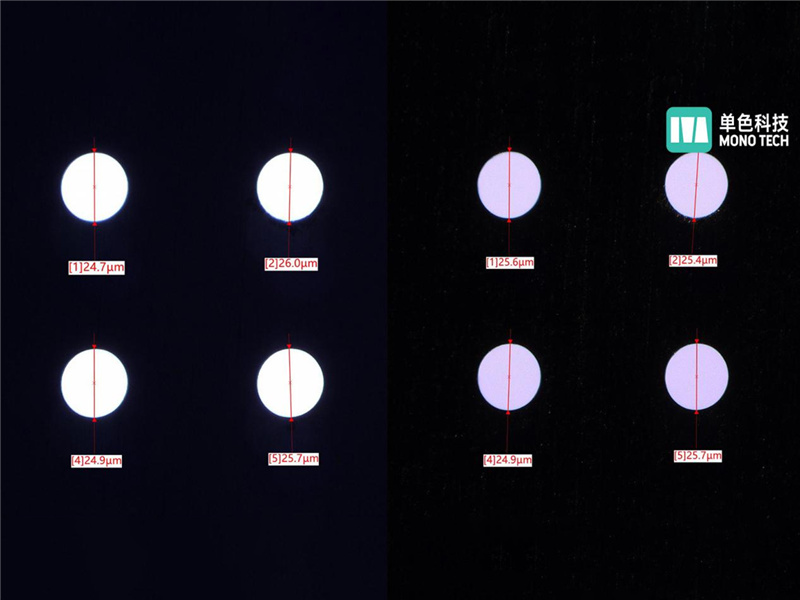

❑Kemampuan Taper Nol: Menghasilkan dinding lubang yang sangat vertikal dengan presisi kontrol taper ≤±1μm. Dapat menghasilkan lubang taper Lurus, Positif, atau Terbalik (Negatif) sesuai permintaan.

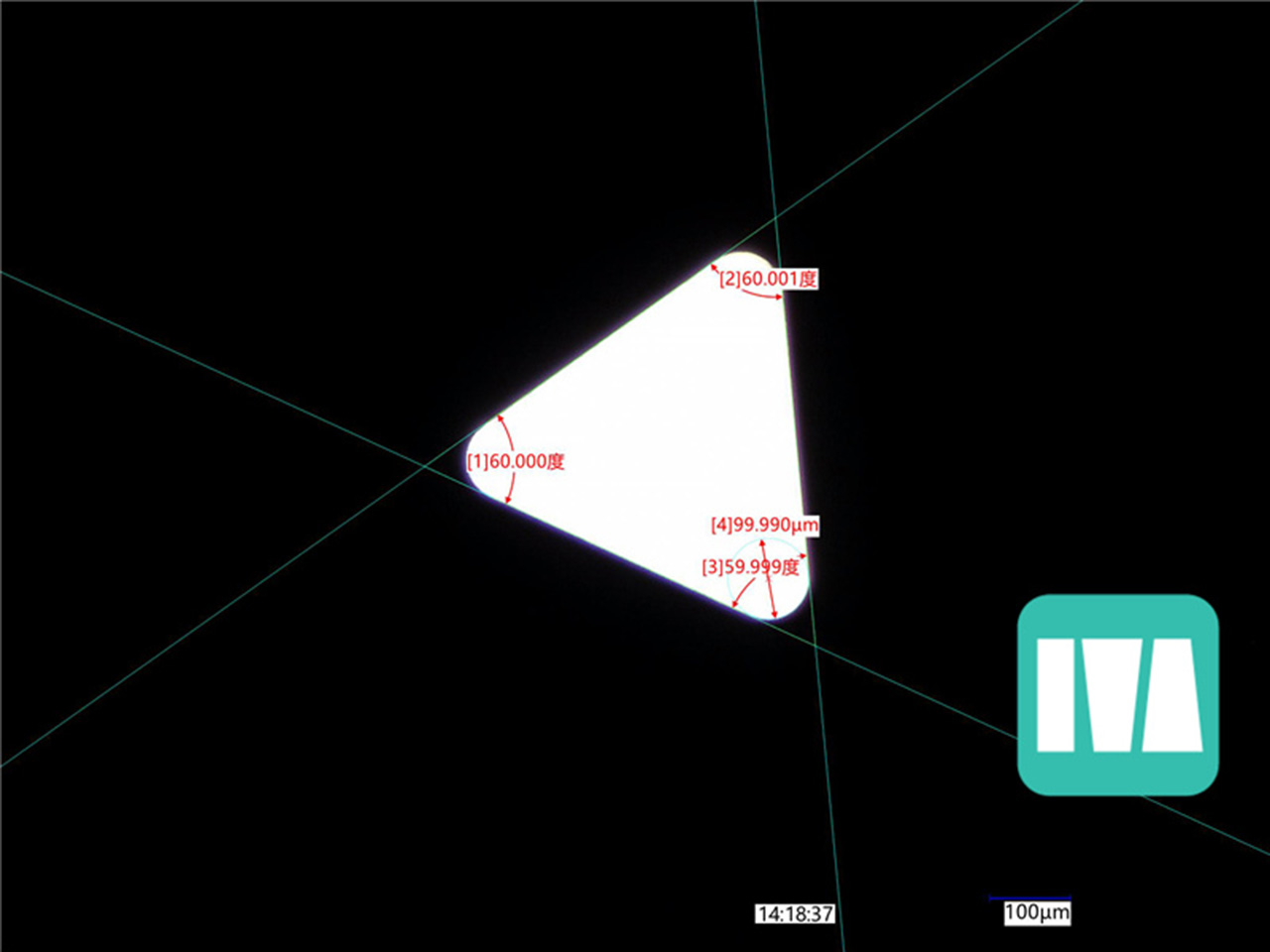

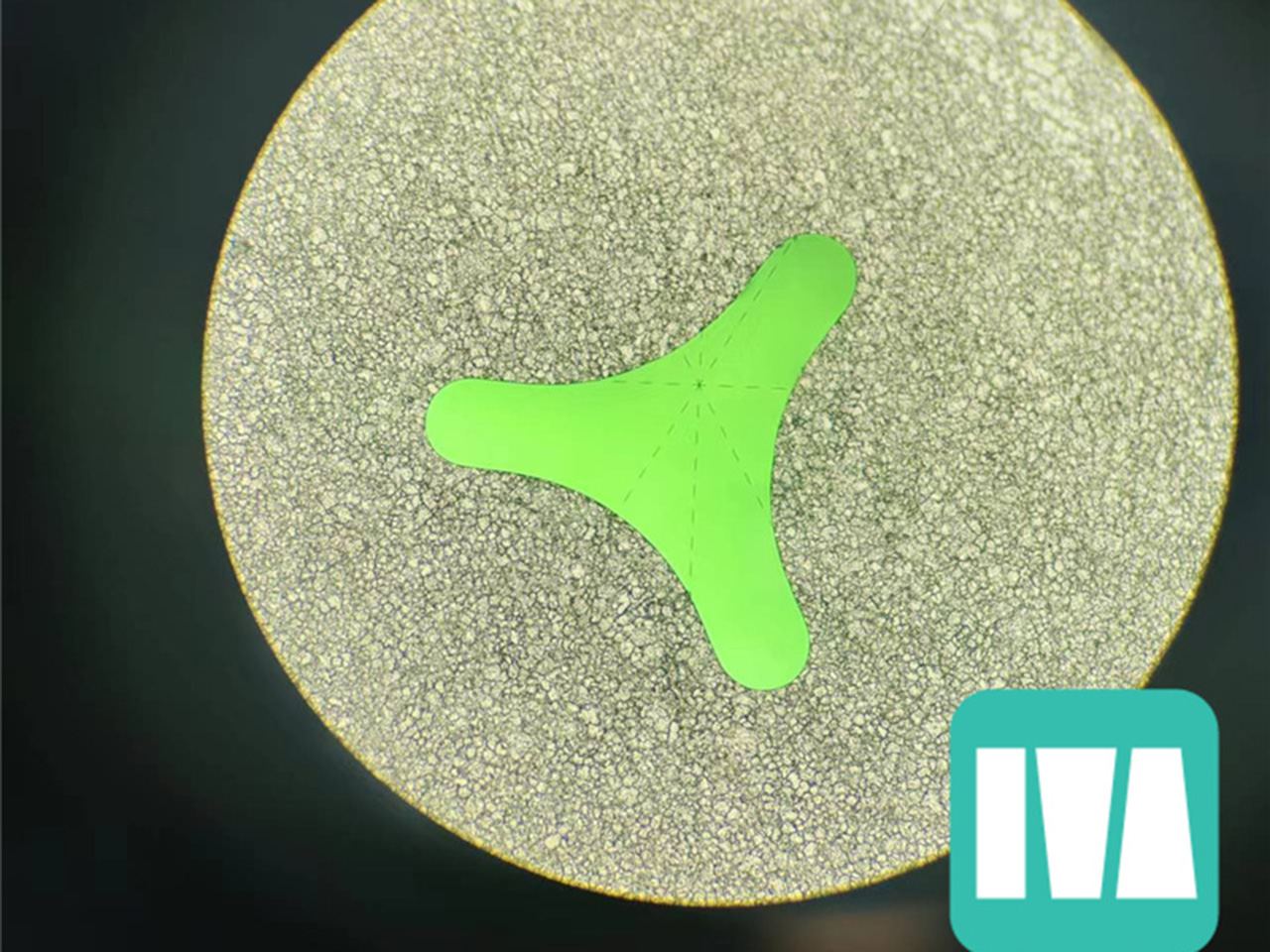

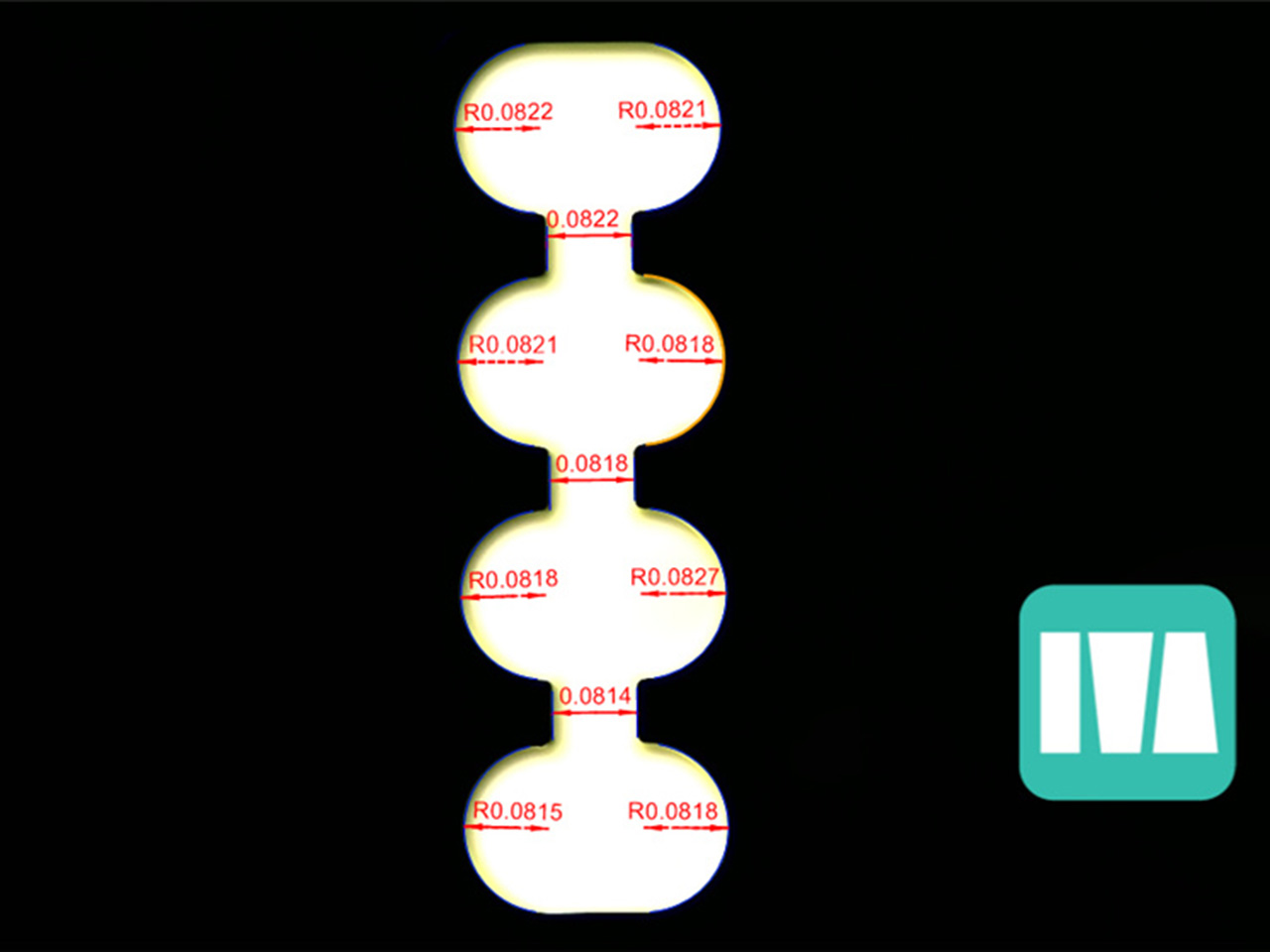

❑Trepanasi Tingkat Lanjut: Metode pengeboran heliks memastikan kebulatan yang tinggi dan memungkinkan pembuatan bentuk non-bulat (persegi, segitiga) dengan kontur yang tajam.

Presisi Tingkat Mikron

❑Akurasi Pemosisian: ≤±1μm (sumbu X/Y/Z).

❑Akurasi Rotasi: ≤±3 arcsec (sumbu C) untuk pengindeksan yang tepat dari bagian-bagian yang simetris secara rotasi.

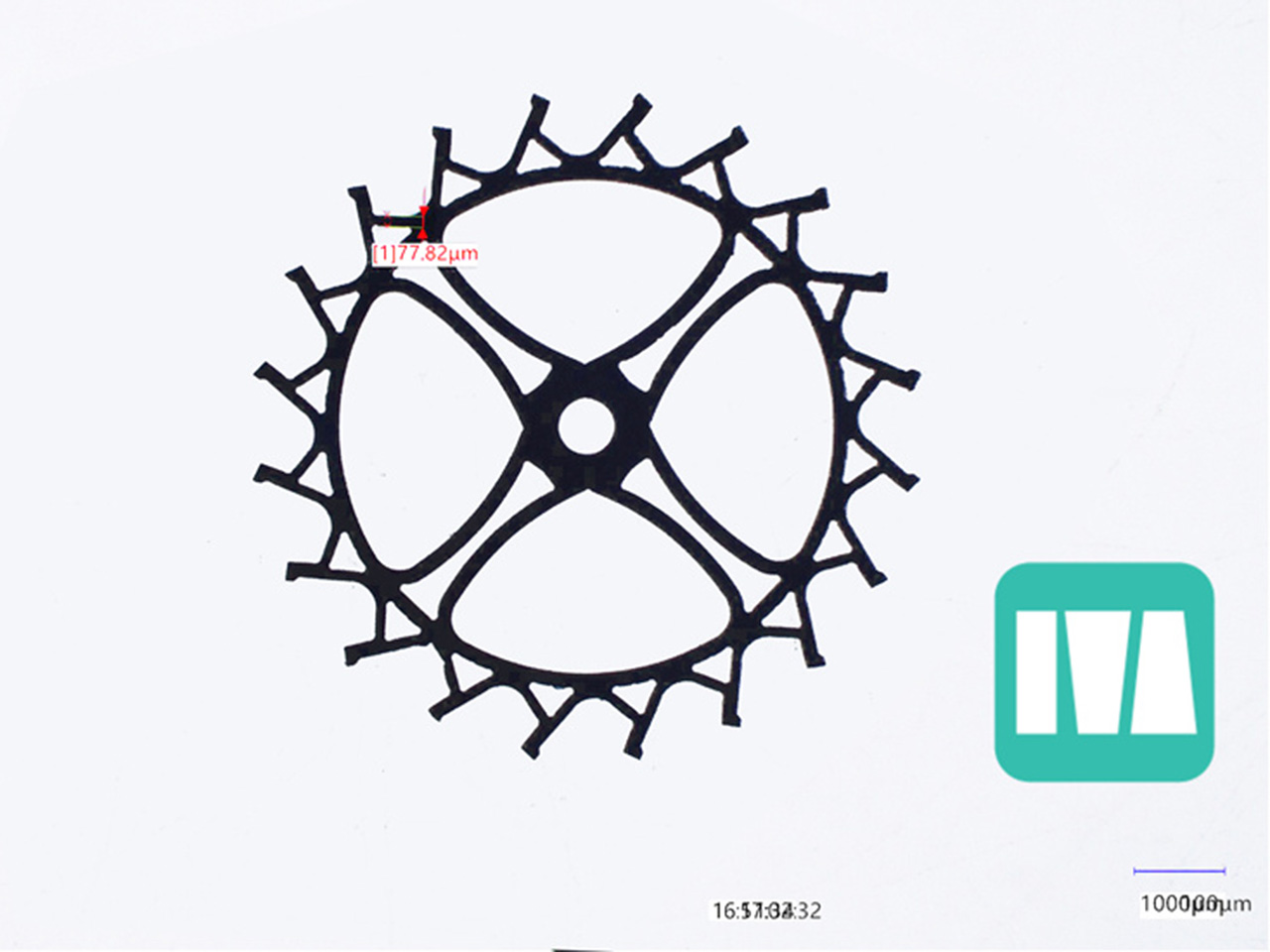

❑Kontur Tajam: Menghasilkan geometri kompleks dengan radius sudut (sudut R) setipis ≤4μm.

Pembuatan Lubang Mikro Berkualitas Tinggi

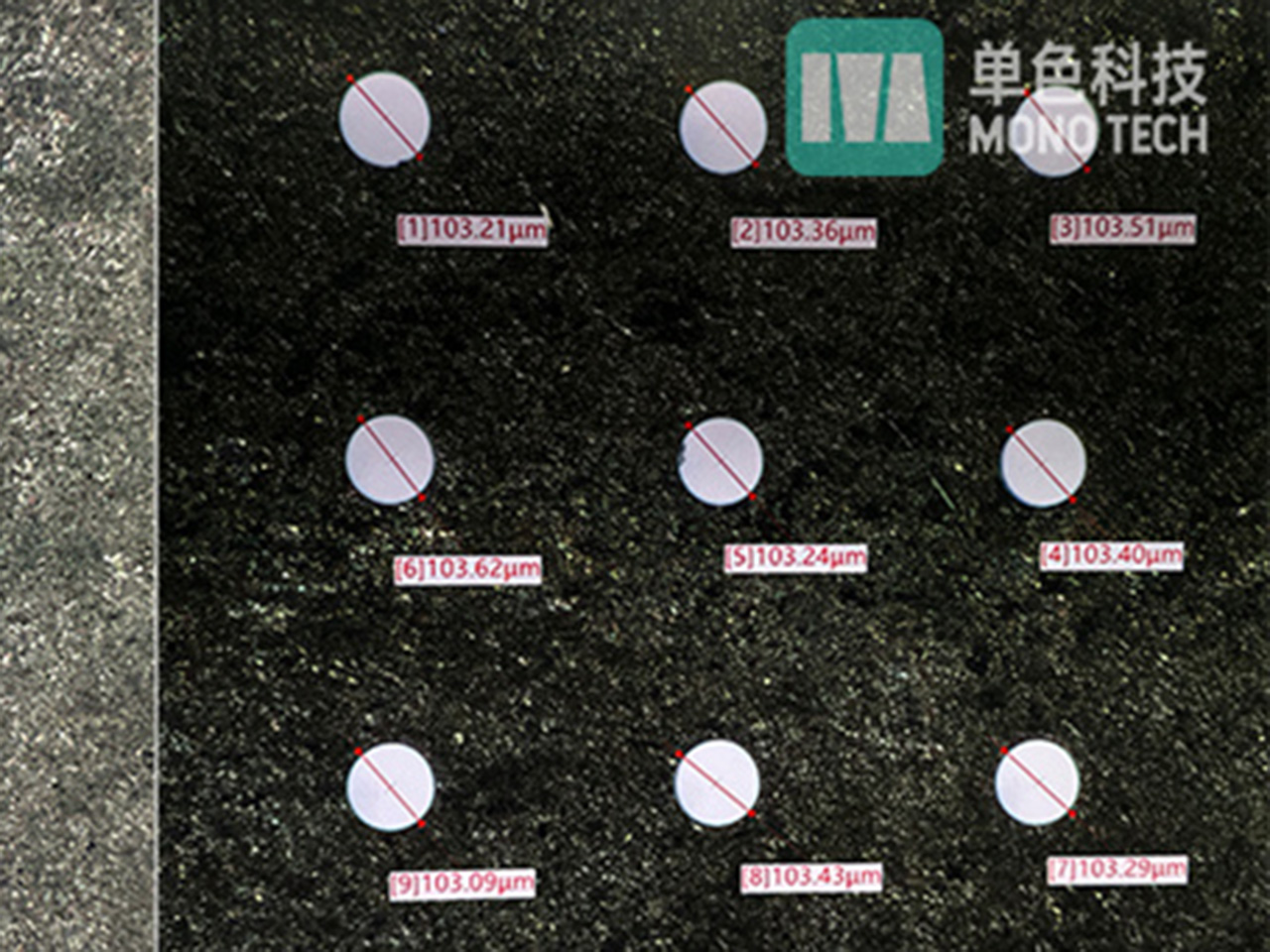

❑Presisi Lubang: Presisi diameter ≤±1μm dalam rentang Ø0,02mm hingga 2,5mm.

❑Rasio Aspek Tinggi: Mampu menghasilkan lubang mikro dengan rasio kedalaman terhadap diameter hingga 12:1 tanpa mengorbankan vertikalitas dinding.

❑Kualitas Dinding Unggul: Proses "ablasi dingin" menghasilkan permukaan interior yang halus dan bebas gerigi dengan Zona Tanpa Pengaruh Panas, sehingga menjaga integritas material.

Produksi yang Fleksibel & Efisien

❑Pembentukan Satu Langkah: Memproduksi fitur kompleks seperti lubang tembus lurus, lubang buntu, atau lubang bertingkat komposit dalam satu proses otomatis.

❑Kompatibilitas Luas: Ideal untuk manufaktur presisi di bidang Medis, Dirgantara, Elektronik, dan Otomotif.

Spesifikasi teknis

Parameter	Detail
Sumber Laser	Laser femtosekon (1030/515nm)
Rentang Pemrosesan	Gambar datar: 400mm×400mm; Gambar stereo: 200mm×200mm×150mm
Akurasi Pemosisian (X/Y/Z/B/C)	≤±1μm/≤±1μm/≤±1μm/≤±5arcsec/≤±3arcsec
Jenis Pemrosesan	Lubang lurus, lubang tirus, lubang countersink, lubang komposit, dll.
Kedalaman Pemrosesan Maksimum	2 mm
Rasio Kedalaman terhadap Diameter Maksimum	12:1
Rentang Diameter Lubang	0,02mm~2,5mm
Presisi/Konsentrisitas Diameter Lubang	≤±1μm / ≤1,5μm
Presisi Kontrol Taper	≤±1μm
Sudut Miring Lubang Konter R	≤4μm
