Solusi Pemesinan Dingin untuk Kartu Probe Kustom Berkualitas Tinggi

Pasar substrat kartu probe global mengalami pertumbuhan pesat dengan CAGR 10–12%. Didorong oleh permintaan yang tinggi akan Kartu Probe Kustom Berkualitas Tinggi, pemrosesan laser femtosekon dengan cepat menggantikan metode tradisional. Dengan kompatibilitas multi-materialDengan konsistensi yang tak tertandingi dan hasil produksi yang luar biasa, MONO muncul sebagai pemain kunci dalam memecah monopoli global di bidang ini. teknologi pengeboran mikro.

Pertumbuhan Eksplosif Antarmuka Pengujian Semikonduktor

Dengan kemajuan pesat 5G, RFIC gelombang milimeter, dan SoC logika, inspeksi wafer semikonduktor Antarmuka beralih dari ratusan pin ke susunan puluhan ribu pin. Data pasar menunjukkan bahwa pasar substrat kartu probe global memasuki fase pertumbuhan yang eksplosif.

Di tengah tren ini, baik untuk chip logika maupun memori, permintaan dari klien luar negeri dan fasilitas pengujian kelas atas untuk Kartu Probe Kustom Berkualitas Tinggi belum pernah setinggi ini. Namun, seiring dengan terus mengecilnya jarak antar probe, kesulitan pemesinan mikro semakin meningkat. pelat pemandu kartu probe meningkat secara eksponensial. Hal ini menuntut peralatan manufaktur dengan presisi ekstrem, stabilitas yang kokoh, dan kemampuan kustomisasi yang fleksibel.

Kustomisasi Material Lengkap: Memenuhi Fondasi Kartu Probe Kustom

Bahan substrat yang digunakan dalam kartu probe khusus sangat beragam, masing-masing dengan sifat termal dan tingkat penyerapan optik yang sangat berbeda. Peralatan femtosecond MONO menunjukkan kompatibilitas proses yang tak tertandingi, dengan mudah beralih antar material pada platform yang sama:

• Keramik Uji Semikonduktor: Termasuk kekerasan tinggi Alumina (Al2O3), Silikon Nitrida (Si3N4), dan Aluminium Nitrida (AlN).
• Substrat Kemasan Komposit: Hibrida PCB berbahan kaca, silikon, atau multi-lapisan.

Baik itu kebutuhan berupa lubang melingkar, lubang persegi berbentuk khusus, alur mikro, pengukiran teks, atau struktur cembung-cekung, MONO dapat mencapai pemrosesan multifungsi dan terintegrasi pada satu substrat melalui pemrograman bebas.

Mengapa laser MONO Fs?

Saat mencari solusi khusus, banyak klien bertanya: "Bisakah mesin peralatan Anda membuat lubang persegi di bawah 100µm dengan tirus nolBagaimana konsistensi setiap batchnya?

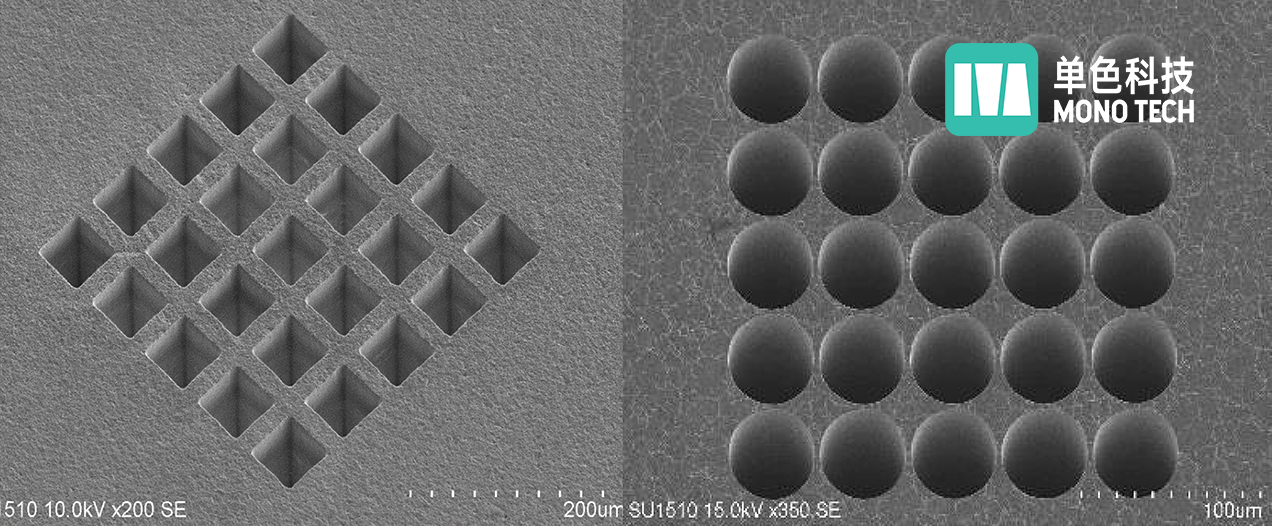

Jawaban MONO adalah ya dengan penuh keyakinan—dengan konsistensi yang luar biasa. Studi kasus dunia nyata kami, yang menunjukkan kebulatan yang terkontrol dalam 1µm di seluruh susunan puluhan ribu lubang, membuktikan stabilitas ultra-tinggi dari peralatan femtosecond kami:

1. Melampaui Batasan Fisik: Untuk bertemu nada halus Tantangan yang kami hadapi adalah, kami tidak hanya mengerjakan lubang persegi di bawah 30µm, tetapi juga berupaya mencapai 25µm dan bahkan 20µm. sudut R ultra-kecil Kontrol telah menembus batas 3µm, mencapai serendah ≤0,4µm.
2. Menghilangkan Kerusakan Termal: Karena kartu probe menjalani pengujian frekuensi tinggi dalam jangka waktu lama, kekuatan struktural substrat sangat penting. Laser femtosecond MONO menghadirkan akurasi yang sesungguhnya. pemesinan dingin, memastikan tidak ada retakan mikro dan tidak ada pengelupasan tepi (Ra

Tingkat Penetrasi yang Meningkat: Laser Femtosekon Membentuk Kembali Pengujian Semikonduktor

Data industri menunjukkan bahwa tingkat penetrasi teknologi laser femtosecond dalam pemrosesan substrat kartu probe telah melonjak dari sekitar 5% pada tahun 2019 menjadi sekitar 18% pada tahun 2024, dan diperkirakan akan melampaui 30% dalam tiga tahun ke depan.

Dari penelitian dan pengembangan hingga produksi massal, tingkat efisiensi pemrosesan MONO sebesar 98,5% merupakan bukti kemampuan inovatifnya dalam pengendalian energi presisi tinggi. Mencari layanan dan peralatan pemesinan substrat premium untuk Kartu Probe Kustom Berkualitas Tinggi? MONO adalah mitra optimal Anda untuk mempercepat penelitian dan pengembangan serta mendorong iterasi produk.
