Pengeboran Laser Presisi untuk Kartu Probe Kustom Berkualitas Tinggi

Sebagai kemasan canggih Dan Pengujian chiplet Seiring perkembangan teknologi, kepadatan I/O pada chip meningkat pesat. Dihadapkan dengan Pengujian IC Untuk susunan yang berisi puluhan ribu pin, pengeboran mekanis tradisional tidak memadai. Didukung oleh stabilitas tinggi pemesinan mikro laser femtosekonMONO berhasil mengatasi hambatan industri dalam substrat keramik, menyampaikan rasio aspek tinggi, tirus nol, dan sudut R yang sangat kecil.

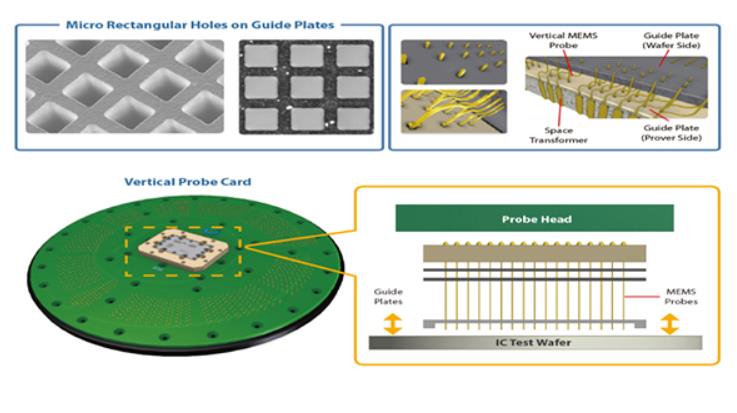

Peran Penting Kartu Probe dalam Penyortiran Wafer

Di dalam Penyortiran Wafer Dalam proses manufaktur semikonduktor, kartu probe merupakan komponen penting yang memungkinkan pengujian listrik dengan kepadatan tinggi dan presisi tinggi. Seiring dengan terus menyusutnya ukuran node proses semikonduktor, permintaan global dari perusahaan pengujian terkemuka untuk kartu probe terus meningkat. Kartu Probe Kustom Berkualitas Tinggi sedang melonjak.

Kendala sebenarnya dalam pembuatan kartu probe premium ini terletak pada kualitas pengeboran mikro pada substrat kartu probe dan pelat pemanduJika lubang mikro tersebut memiliki bentuk yang kurang bulat atau kesalahan tirusHal ini mengganggu keselarasan koaksial antara probe dan dinding lubang. Akibatnya, probe macet atau patah dan, pada akhirnya, menyebabkan waktu henti peralatan yang mahal. Untuk mengatasi masalah serius ini, antarmuka uji semikonduktor Dalam menghadapi tantangan tersebut, MONO telah menghadirkan solusi inovatif yang didukung oleh data produksi massal.

Radius sudut yang lebih kecil (R-corner) meningkatkan kesesuaian lubang pemandu dengan probe persegi panjang (sehingga mengurangi celah lateral dan pergerakan probe di dalam lubang), yang pada gilirannya menghasilkan akurasi penyelarasan yang lebih tinggi.

Menghilangkan Masalah Tradisional dengan Pemrosesan Laser Dingin Sejati

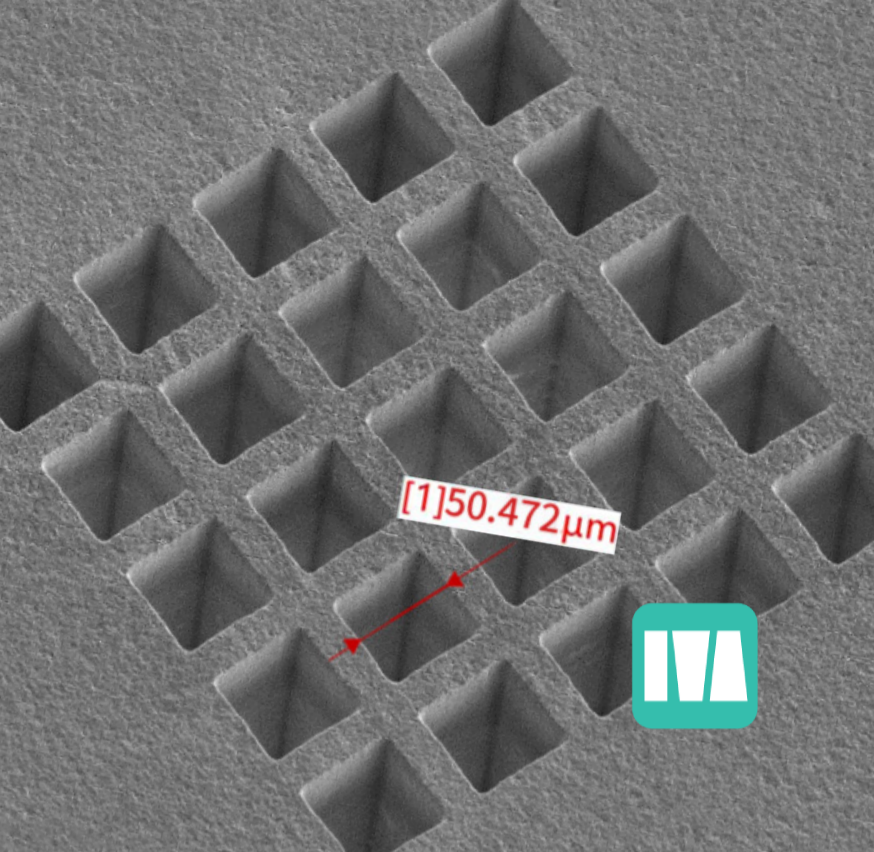

Saat mengebor ribuan lubang mikro ke dalam keramik canggih berdensitas tinggi seperti Silikon Nitrida (Si3N4) Dan Alumina (Al2O3)CNC tradisional atau laser konvensional mengalami kesulitan dalam hal pembuatan bevel yang tidak rata, dinding yang tidak vertikal, dan kerusakan termal yang menyebabkan retakan mikro.

Laser femtosekon MONO menggunakan pulsa ultra-pendek (pemesinan dinginKarena waktu interaksi jauh lebih pendek daripada waktu difusi termal material, hal ini sepenuhnya mencegah deformasi dinding dan gerigi tepi yang disebabkan oleh peleburan dan pembekuan kembali material. Hasilnya adalah integritas struktural yang sempurna dengan kekasaran permukaan Ra

Data Akurat Tingkat Produksi: Mendefinisikan Ulang Presisi Geometris Pengeboran Mikro

Peralatan laser femtosekon MONO telah mencapai pemrosesan produksi massal yang sangat stabil untuk perusahaan domestik, secara drastis mengurangi siklus pemrosesan per kartu dan meningkatkan tingkat imbal hasil hingga 98,5%Metrik kinerja inti meliputi:

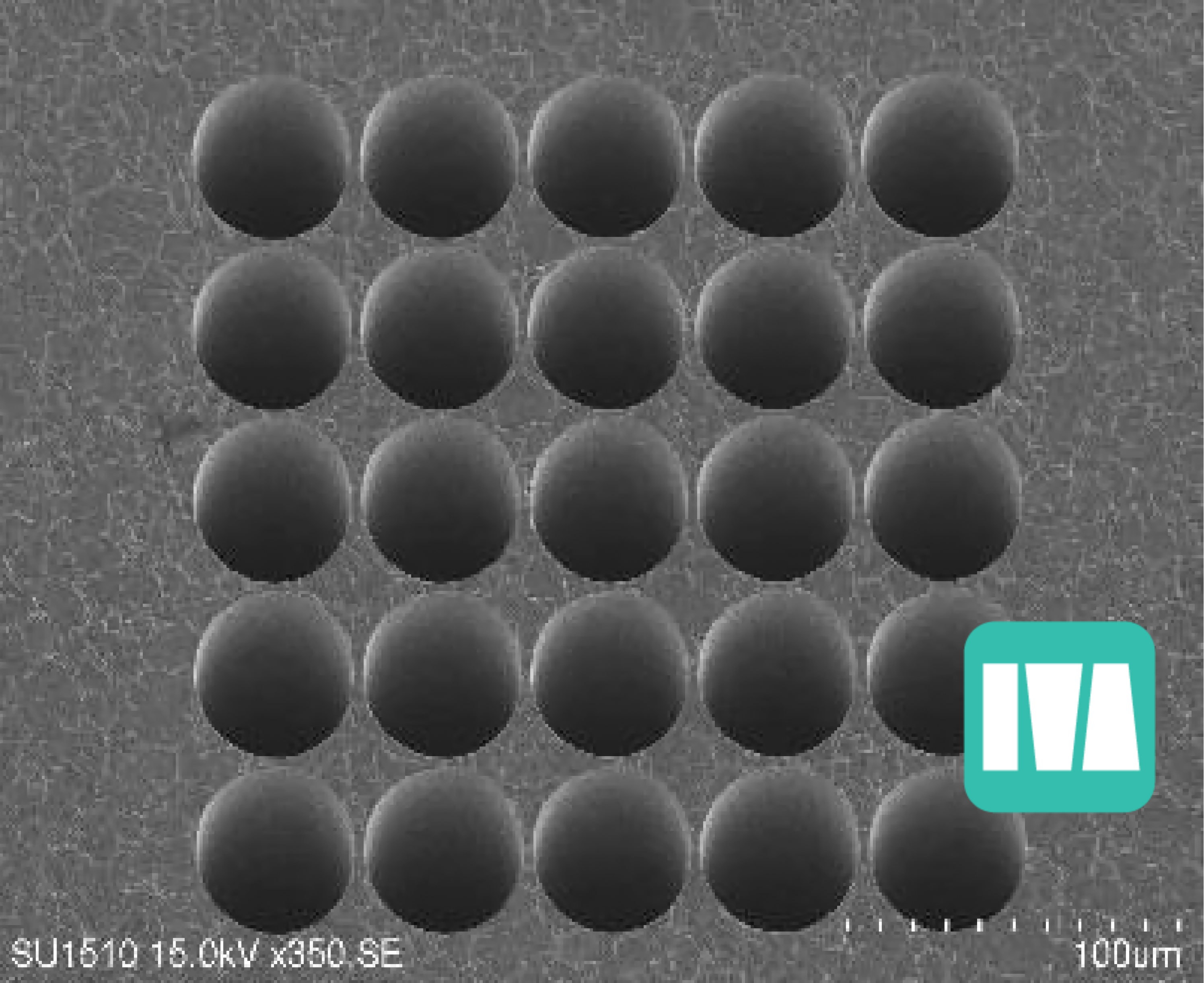

• Rasio Aspek Tinggi & Tanpa Taper: Mendukung diameter lubang dari Φ20–100 µm dengan kedalaman mencapai 200–500 µm. Dalam studi kasus substrat keramik Al₂O₃ setebal 500 µm, kami berhasil membuat lubang bundar Φ50 µm (rasio aspek 10:1) dengan paralelisme depan-belakang tirus nol (kesalahan terkontrol dalam ≤±1µm).
• Kebulatan Sejati Sub-Mikron: Memanfaatkan CCD lensa ganda dan pengukuran ketinggian konfokal untuk penyelarasan presisiDikombinasikan dengan pemrosesan segmentasi multi-pass, kesalahan kebulatan lubang mikro dikontrol secara ketat hingga ≤1µm.

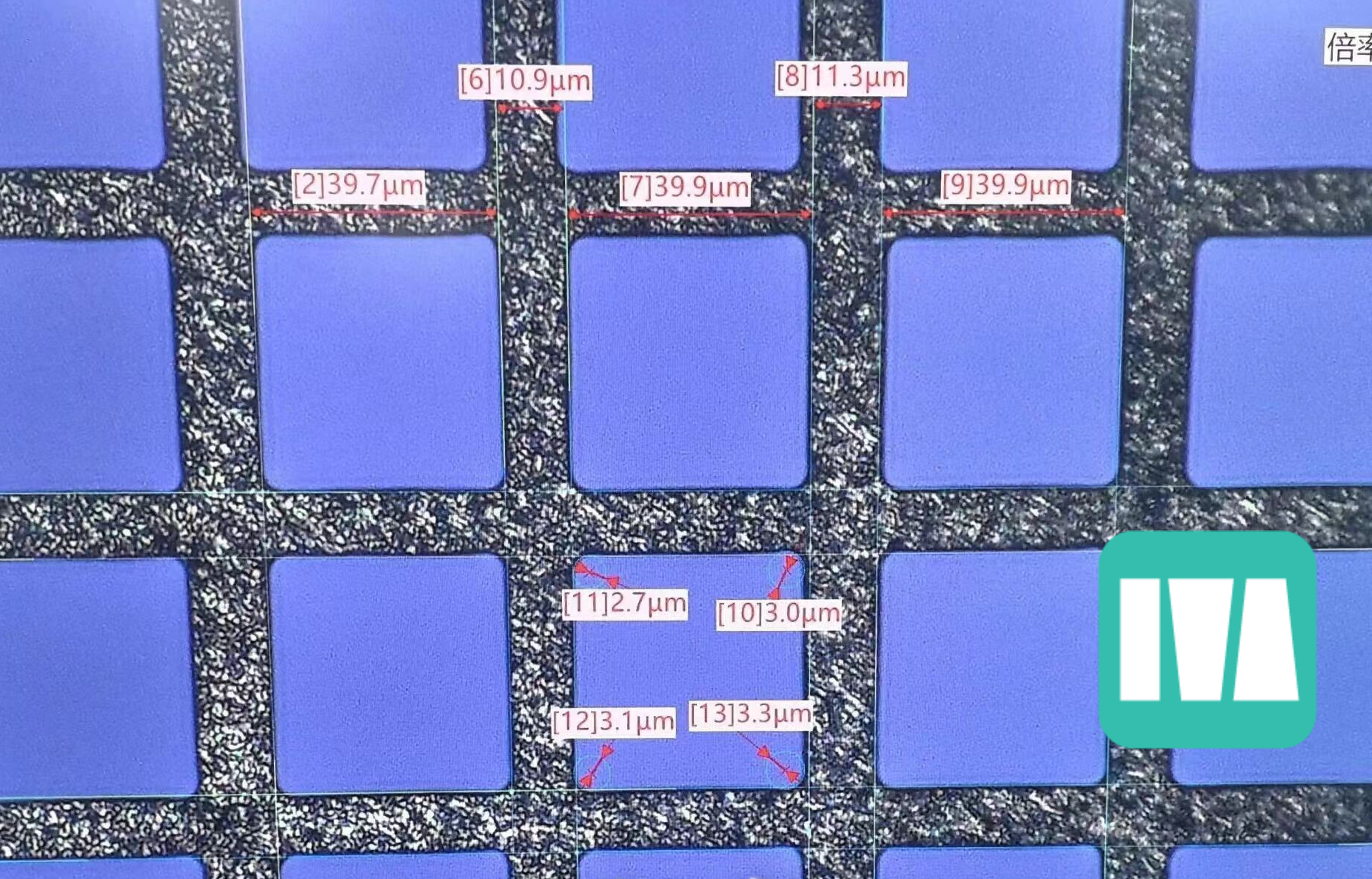

• Kontrol Sudut R Ultra Kecil (Untuk Pelat Pemandu): Didorong oleh evolusi kartu probe dengan jarak antar piksel halusMempertahankan radius sudut dalam (R-corner) lubang persegi sangat penting. Melalui inspeksi visual loop tertutup, MONO mengontrol R-corner hingga Kartu probe MEMS, kita bahkan bisa mendorong batas hingga sudut R. ≤0,4 µm, mencegah radius sudut yang besar mengganggu ruang lubang yang berdekatan.

Kami berkomitmen untuk memanfaatkan kemampuan pengendalian energi kami yang inovatif untuk menyediakan solusi manufaktur substrat terbaik bagi pelanggan global untuk Kartu Probe Kustom Berkualitas Tinggi.
